Комбінаційні елементи та вузли (логічні елементи, мультиплексори, демультиплексори, шифратори, дешифратори, що програмуються, логічні матриці, двійкові суматори).
Логическое умножение (конюнгция)
|
X1 |
X2 |
Y |
|
0 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
0 |
0 |
|
1 |
1 |
1 |
Логическое сложение (дизюнкция)
|
X1 |
X2 |
Y |
||
|
0 |
0 |
0 |
||
|
0 |
1 |
1 |
||
|
1 |
0 |
1 |
||
|
1 |
1 |
1 |
||
Мультиплексори – це комбінаційна схема, яка забезпечує передачу інформації, що надходить по 2n входам (каналам), в один вихід (канал). Комутація забезпечується n адресними входами.
|
V1 |
V2 |
… |
Vn |
F |
|
0 |
0 |
… |
0 |
K1 |
|
0 |
0 |
… |
1 |
K2 |
|
|
|
… |
|
K3 |
|
1 |
1 |
… |
1 |
K2n |
Демультиплексори – це вузол, який забезпечує передачу інформації, що поступає по одному вхідному каналу, в одній із 2n вихідних каналів. Вибір вихідного каналу здійснюється за допомогою n- адресних сигналів.

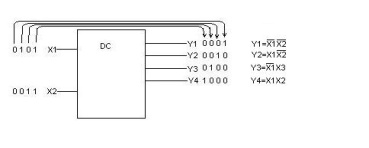

Дешифратори – комбінаційна схема, яка перетворює звичайний позиційний двійковий розподільчий код. Двійковий розподільчий код – код, який містить 1 або 0 тільки в одному розділі.
Приклад двоходового ДШ:

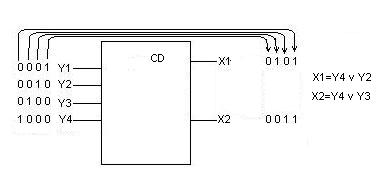

Шифратори – комбінаційна схема, яка перетворює двійковий розподільчий код в звичайний двійковий код.
|
Y1 |
Y2 |
Y3 |
Y4 |
X1 |
X2 |
|
0 |
0 |
0 |
1 |
1 |
1 |
|
0 |
0 |
1 |
0 |
0 |
1 |
|
0 |
1 |
0 |
0 |
1 |
0 |
|
1 |
0 |
0 |
0 |
0 |
0 |
Суматори – комбінаційний вузол для отримання суми двійкових чисел.
Перше число: А=13(10)=0d(16)=00001101(2)
+
Друге число: В=28(10)=1c(16)=00011100(2)
Сума: C=A+B= 41(10)=29(16)=00101001(2)
|
№ |
|
A1 |
B1 |
S1 |
P1 |
|
0 |
0 |
0 |
0 |
0 |
0 |
|
1 |
0 |
0 |
1 |
1 |
0 |
|
2 |
0 |
1 |
0 |
1 |
0 |
|
3 |
0 |
1 |
1 |
0 |
1 |
|
4 |
1 |
0 |
0 |
1 |
0 |
|
5 |
1 |
0 |
1 |
0 |
1 |
|
6 |
1 |
1 |
0 |
0 |
1 |
|
7 |
1 |
1 |
1 |
1 |
1 |
Програмовані логічні матриці (ПЛМ) – універсальна комбінаційна схема для реалізації багатьох логічних функцій n- аргументів у бульовському базисі без мінімізації. ПЛМ – заготівка для отримання різноманітних ЛФ у бульовському базисі. Необхідні ЛФ отримуються шляхом усування необхідних електричних зєднань.
